Au sein de ses ateliers d’usinage, KARL HUGO dispose de machines de dernière génération dont une fraiseuse CNC 5 axes.

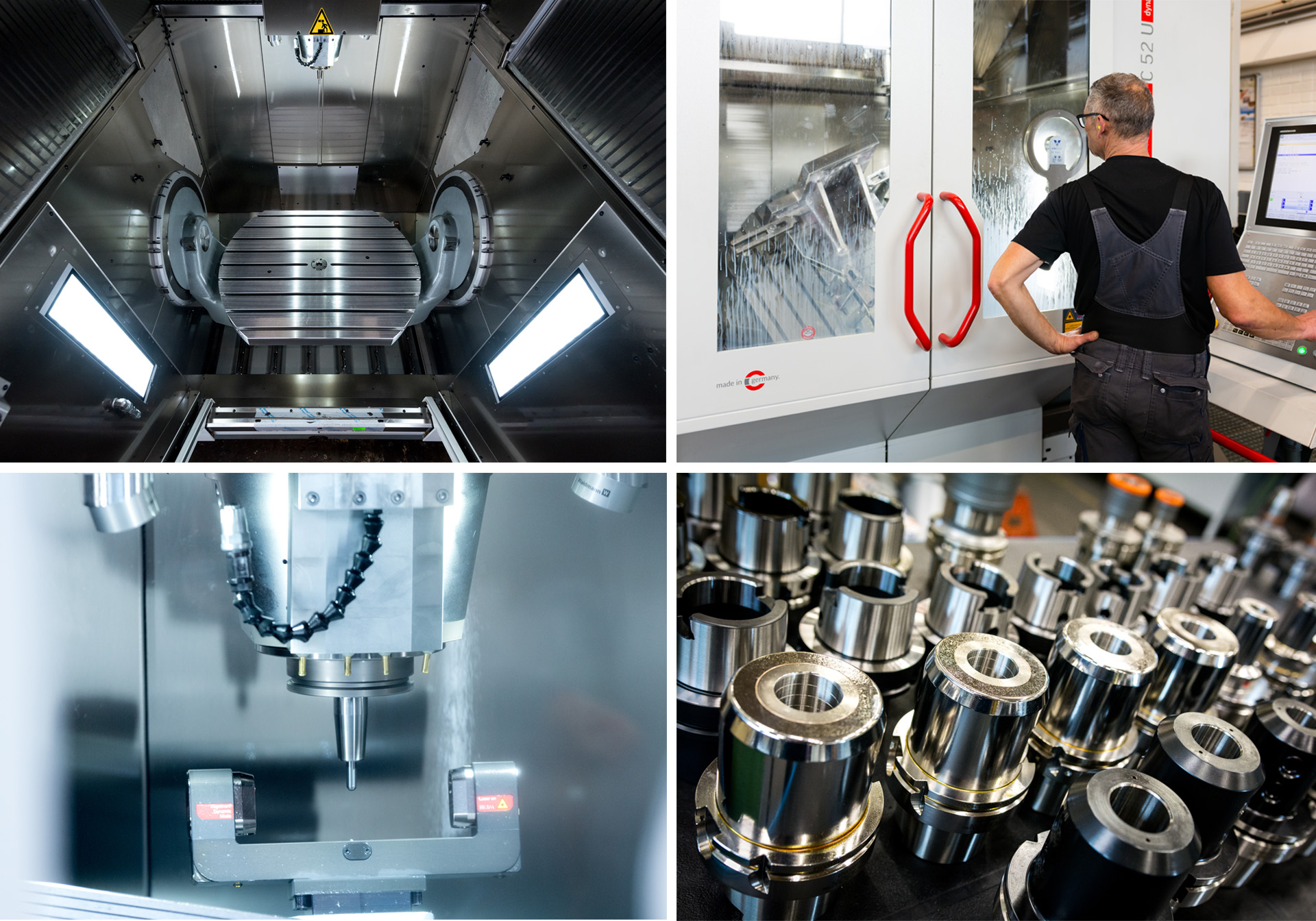

La fraiseuse CNC 5 axes HERMLE C52U usine, avec une extrême précision, des pièces d’une valeur cylindrique maximale de 1000 mm x 810 mm avec un poids jusqu’à 2 tonnes. « Cette fraiseuse permet de créer des formes complexes, avec une grande précision dimensionnelle » précise Erich Krings - Responsable de production. Elle est munie d’une table tournante et pivotante. L’outil de coupe se déplace sur les axes linéaires X, Y et Z et tourne sur les axes A et B, afin de travailler la pièce dans toutes les directions.

Avec une surface de table de 1150 x 900 mm, elle se déplace sur un axe longitudinal de 1000 mm. Sa vitesse de rotation est de 9000 tours/minute. La course Y verticale est de 1100 mm, la course Z transversale est de 750 mm. La fraiseuse CNC 5 axes HERMLE C52U permet d’usiner des pièces dans toutes les matières comme l’acier, l’acier inoxydable, l’aluminium, le cuivre, la fonte et même le titane.

Elle est munie d’un changeur d’outils de 42 pièces et d’une commande numérique HEIDENHAIN TNC 640. La tête de fraisage est équipée d’un arrosage central qui permet, outre l’augmentation de la durée de vie des outils, une meilleure performance de refroidissement. « De plus, le système de mesure laser BLUM dont elle est équipée favorise un réglage sur mesure de l’outil et un contrôle de son usure grâce au faisceau laser focalisé » ajoute le Responsable de production.

La fraiseuse CNC 5 axes HERMLE C52U répond aux derniers critères de sécurité, d’environnement et d’énergie. Elle est munie d’un système de filtration des vapeurs huileuses et de reconditionnement des eaux.
